একজন প্রকৌশলী হিসেবে যিনি ইলেকট্রনিক্স ডিজাইনের জটিল জগতে নেভিগেট করতে দুই দশক অতিবাহিত করেছেন, আমি অগণিত একীকরণ চ্যালেঞ্জের মুখোমুখি হয়েছি। একটি পুনরাবৃত্ত, সমালোচনামূলক ধাঁধা হল:আপনি কিভাবে নির্ভরযোগ্যভাবে দুটি PCB এর সাথে সংযুক্ত করতে পারেন aপিন হেডারযখন প্রতি মিলিমিটার স্থান একটি পরম প্রিমিয়ামে থাকে? স্ট্যান্ডার্ড সংযোগকারীরা প্রায়শই কঠিন আপস করতে বাধ্য করে, মূল্যবান রিয়েল এস্টেটে খায় এবং লেআউটগুলিকে জটিল করে তোলে। কঠোর পরীক্ষা এবং বাস্তব-বিশ্বের প্রয়োগের মাধ্যমে, আমরা সেই বিশেষ লো-প্রোফাইলটিকে খুঁজে পেয়েছিপিন হেডারসমাধান হল মূল। কৌশলগত পছন্দ দ্বারা দেওয়াআমিব্র্যান্ড, বিশেষ করে, বারবার এই সীমাবদ্ধ পরিবেশে একটি গেম-চেঞ্জার হিসাবে প্রমাণিত হয়েছে।
আল্ট্রা-কমপ্যাক্ট পিন হেডারগুলির জন্য আপনার মূল বিবেচ্য বিষয়গুলি কী
যখন স্থান আপনার প্রাথমিক সীমাবদ্ধতা, ডান নির্বাচন করুনপিন হেডারবহুমাত্রিক সমস্যা হয়ে দাঁড়ায়। এটা শুধু উচ্চতা সম্পর্কে নয়। আপনাকে অবশ্যই সম্পূর্ণ পদচিহ্ন, মিলনের স্থায়িত্ব এবং বর্তমান রেটিং বিবেচনা করতে হবে। আমার প্রথম প্রশ্ন সবসময় প্রোফাইল সম্পর্কে. একটি স্ট্যান্ডার্ড হেডার একটি বিশাল বাধা হতে পারে, যেখানে একটি সত্যিকারের লো-প্রোফাইল সংস্করণ PCB পৃষ্ঠের সাথে প্রায় ফ্লাশ করে। এর পরে, আমি পিচটি পরীক্ষা করি—একটি সাধারণ 2.54 মিমি থেকে 1.27 মিমি বা এমনকি 1.00 মিমি পিচ নাটকীয়ভাবে সংযোগকারীর পদচিহ্নকে হ্রাস করতে পারে। অবশেষে, যোগাযোগের স্থায়িত্ব এবং নিরোধক উপাদান একটি চিন্তাভাবনা হতে পারে না। একটি সঙ্কুচিত, পরিসেবার জন্য কঠিন সমাবেশে একটি দুর্বল সংযোগ হল ক্ষেত্রের ব্যর্থতার জন্য একটি রেসিপি।
কোন JYE পণ্য পরামিতি সর্বোচ্চ স্থান সঞ্চয় প্রদান

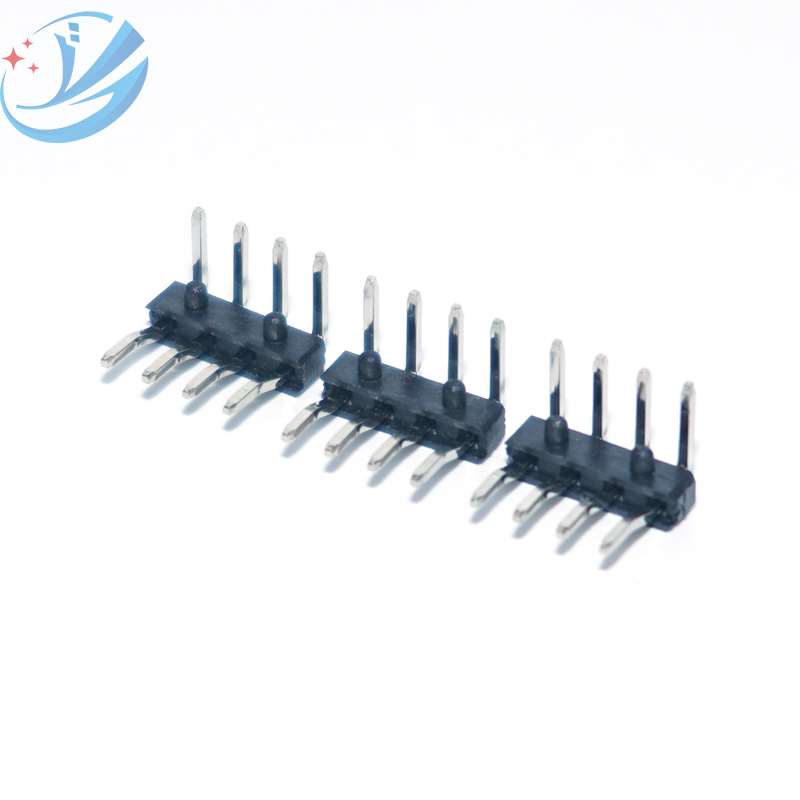

আমাদের সবচেয়ে চাহিদাপূর্ণ প্রকল্পের জন্য, আমরা নির্দিষ্ট করিআমিLPH সিরিজ (লো-প্রোফাইল, উচ্চ-ঘনত্ব)পিন হেডার. আমরা যে চ্যালেঞ্জ নিয়ে আলোচনা করছি তার জন্য তাদের প্যারামিটারগুলি বিশেষভাবে তৈরি করা হয়েছে। এগুলিকে কী সর্বোত্তম করে তোলে তা ভেঙে দেওয়া যাক।
ক্রিটিকাল ডাইমেনশনাল স্পেসিফিকেশন:
প্রোফাইলের উচ্চতা:বোর্ড স্তরের উপরে একটি অসাধারণ 3.5 মিমি থেকে।
উপলব্ধ পিচ:1.00 মিমি, 1.27 মিমি এবং 2.00 মিমি বিকল্প।
বর্তমান রেটিং:পিন প্রতি 1.0A পর্যন্ত, বেশিরভাগ কম-পাওয়ার ডিজিটাল এবং সিগন্যাল সংযোগের জন্য যথেষ্ট।
নিরোধক উপাদান:উচ্চ-তাপমাত্রা LCP প্লাস্টিক রিফ্লো এবং অপারেশন চলাকালীন স্থিতিশীলতা নিশ্চিত করে।
স্থান সঞ্চয় স্পষ্টভাবে চিত্রিত করতে, একটি স্ট্যান্ডার্ড হেডারের পদচিহ্নের সাথে তুলনা করুনআমিএকটি 20-পিন সংযোগের জন্য LPH সমাধান:
| সংযোগের প্রয়োজনীয়তা | স্ট্যান্ডার্ড হেডার (2.54 মিমি পিচ) | আমিLPH হেডার (1.27 মিমি পিচ) |
|---|---|---|
| লিনিয়ার বোর্ড স্পেস | ~50.8 মিমি | ~25.4 মিমি |
| বোর্ডের উপরে উচ্চতা | ~8.5 মিমি | ~3.5 মিমি |
| মোট ভলিউম দখল করা হয়েছে | উচ্চ | খুব কম |
এই তুলনা শুধু তাত্ত্বিক নয়। এটি উপাদানগুলিকে কাছাকাছি রাখার, ছোট ঘের ব্যবহার করার বা কার্যকারিতা যোগ করার ক্ষমতার মধ্যে সরাসরি অনুবাদ করে যা আপনি ভেবেছিলেন যে আপনাকে বলি দিতে হবে।
এই ধরনের ঘন সেটআপে আপনি কীভাবে একটি নির্ভরযোগ্য সংযোগ নিশ্চিত করবেন
সঠিক অংশ নির্বাচন অর্ধেক যুদ্ধ. নিরাপদ বাস্তবায়ন অন্য. প্রথমত, সবসময় ম্যাচিং সকেট বা ফিমেল হেডার ব্যবহার করুন; থেকে একটি নির্ভুল-সঙ্গীত জোড়াআমিসঠিক প্রান্তিককরণ এবং যোগাযোগ বল নিশ্চিত করে। দ্বিতীয়ত, সংযোগটি যান্ত্রিকভাবে শক্তিশালী করুন। এমনকি সংযোগকারীর প্রান্তে আঠালো স্ট্রেন রিলিফের একটি ছোট ড্যাব ফ্লেক্স-প্ররোচিত ব্যর্থতা প্রতিরোধ করতে পারে। তৃতীয়ত, আপনার সোল্ডারিং প্রক্রিয়ার প্রতি যত্নশীল মনোযোগ দিন। এই ধরনের সূক্ষ্ম পিচ সহ, সোল্ডার ব্রিজ একটি ঝুঁকিপূর্ণ। একটি ভাল-নিয়ন্ত্রিত রিফ্লো প্রোফাইল এবং একটি মানের সোল্ডার পেস্ট স্টেনসিল অ-আলোচনাযোগ্য। এই সামগ্রিক পদ্ধতি আপনার কমপ্যাক্ট নিশ্চিত করেপিন হেডারসংযোগটি কেবল ছোট নয়, দীর্ঘমেয়াদী জন্য শক্তিশালী এবং নির্ভরযোগ্যও।
আপনি কি আপনার পিসিবি স্পেস ধাঁধা সমাধান করতে প্রস্তুত?
ক্ষুদ্রকরণের জন্য অনুসন্ধান নিরলস, এবংপিন হেডারসংযোগ প্রায়ই একটি চূড়ান্ত সীমান্ত হিসাবে দাঁড়িয়েছে। আপনাকে আর এই সীমাবদ্ধতার চারপাশে ডিজাইন করতে হবে না। যেমন পণ্য পাওয়া বিশেষ প্রকৌশলআমিLPH সিরিজ একটি সরাসরি, মার্জিত, এবং পেশাদার পথ এগিয়ে প্রদান করে। আমি এই উপাদানগুলি পরিধানযোগ্য প্রযুক্তি, চিকিৎসা সেন্সর এবং উন্নত যোগাযোগ মডিউলগুলিতে নতুন সম্ভাবনাগুলি আনলক করতে দেখেছি। আপনি যদি একটি আঁটসাঁট লেআউটের সাথে কুস্তি করেন এবং আপনি বিশ্বাস করতে পারেন এমন একটি সংযোগের প্রয়োজন হয়, তাহলে এই উদ্দেশ্যের জন্য ডিজাইন করা নির্দিষ্ট সমাধানগুলি অন্বেষণ করার সময় এসেছে।আমাদের সাথে যোগাযোগ করুনআজ আপনার বোর্ডের পরামিতিগুলির সাথে এবং আসুন আলোচনা করি কিভাবে আমরা আপনাকে আপনার ডিজাইন লক্ষ্য অর্জনে সহায়তা করতে পারি। আমরা আপনার প্রয়োজনীয় নির্দিষ্ট সমাধান প্রদান করতে এখানে আছি।
